Rails GR

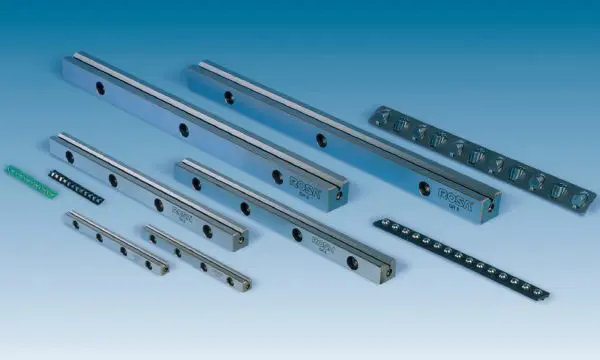

Les guides systèmes linéaires type GR peuvent être utilisés avec des cages à rouleaux croisés ou des cages à billes. La différence est la capacité de charge. Le ratio est de 10 pour 1 en faveur des rouleaux en fonction du besoin.

Les billes sont plus recommandées en cas de présence d’impuretés et/ou en cas de défaut d’alignement ce qui peut arriver dans la structure dans laquelle les rails sont ancrés.

De tels systèmes offrent de bonnes capacités de charge étant donné l’encombrement, la longueur et la course. O peut utiliser des plaques terminales différentes en fonction de l’application.

€0.00

Dimensions

Modèles

Connectique

Face avant
Led “prêt” : carte sous tension
Led “Fin de course + ”
Led “Fin de course – ”

Face arrière
Interface TPP4/8 Utilisateur sur prise Sub-D 25 broches mâle



1 → Codeur A
2 → Codeur B
3 → Index
4 ← Alim codeur
5 — Blindage codeur
6 → Retour Fin de Courses
+ Origine (0 Volt)
7 → Origine (NPN N.F.)
8 — N.C.
9 ← Boost
10 ← Inhibition
11 ← Sens
12 ← Impulsions
13 → 24 Volts
14 → Codeur A En cas
d’option codeur
sur le moteur
15 → Codeur B
16 → Index
17 ← 0V codeur
18 → Fin de course + (N.F.)
19 → Fin de course – (N.F.)
20 — N.C.
21 ← Retour Boost
22 ← Retour Inhibition
23 ← Retour Sens
24 ← Retour Impulsions
25 → 0 Volt



Interface moteur sur prise ECTA 19 broches femelle



ECTA19 TPP 4 8



M → Phase moteur A1
A → Phase moteur A2
B → Phase moteur B1
C → Phase moteur B2
L → Terre
D ← Fin de course moins
R ← Fin de course plus
V ← Retour fin de course
U → 0V codeur
J ← Origine
K → Alim codeur (+5 Volts) + origine En cas
d’option codeur
sur le moteur
E ← Codeur A
S ← Codeur B
T ← Index
F ← Codeur A complémenté
G ← Codeur B complémenté
H ← Index complémenté



Caractéristiques Techniques
  • Guidageminirail MNN9
  • Course50, 100, 150 et 200 mm
  • Fin de course et origineinductifs,NPN normalement fermés
  • MotorisationThrust tube
  • Force continue7,75 N (moteur simple), 15,5 N (moteur double)
  • Force crête57,4 N (moteur simple), 114,8 N (moteur double)
  • Vitesse maximum500 mm/sec
  • Système de mesureRègle linéaire sans contact
  • Résolution standard0,1µ (Il est possible d’obtenir des résolutions plus fines en utilisant des systèmes d’interpolation externes)
  • Précision standard+/- 3 µ
  • Répétabilité bidirectionnelle0,1µ
  • Tangage< 20µradians / 100 mm
  • Lacet< 15µradians / 100 mm
  • Rectitude1µ / 50 mm
  • Capacité de charge 10 kg



Gomtries



Type-course A B
TMLF9-50 340 65
TMLF9-100 410

100
TMLF9-150 480 135



Modèles

{tab title=”Type GR1″ class=”red solid”}



{tab title=”Type GR2″ class=”red solid”}



{tab title=”Type GR3″ class=”red solid”}



{tab title=”Type GR6″ class=”red solid”}



{tab title=”Type GR9″ class=”red solid”}



{tab title=”Type GR12″ class=”red solid”}



{/tabs}
