MLF (C-LUB) et LWLF taille 30 et 42

Taille extrêmement petite réalisée par une structure simple

Guidage linéaire de très petite taille produit par une structure unique de contact à quatre points et à deux rangées, et la technologie originale de petite taille. La largeur du rail de la plus petite des séries (LWL1) est de 1 mm seulement.

Large gamme de variations adaptées à vos besoins

La forme du patin peut être choisie parmi deux types: le type standard et le type large permettant l’utilisation d’un rail unique. Il y a quatre types ayant des longueurs différentes de patin ayant la même section. En outre, le rail dispose une variation de type standard et de type rail taraudé avec le filet de vis implanté, ce qui vous permet de choisir un produit optimal pour les spécifications de votre machine et de votre dispositif.

Type retenue de bille pour un fonctionnement facile

Le patin à circulation de billes intègre la bande de retenue de bille, ce qui empêche la bille de tomber lorsque le patin est déplacé du rail. Cette structure de sécurité vous assure le fonctionnement facile des machines / de l’équipement.

Choix en acier inoxydable pour une excellente résistance à la corrosion

L’acier inoxydable, hautement résistant à la corrosion, est utilisé comme spécification de base dans les situations où l’utilisation d’huile anti-rouille est déconseillée (salle blanche, par exemple). Des produits en acier à forte teneur en carbone polyvalents sont également fournis.

Soutient largement les utilisations dans les environnements spéciaux

Des modèles de guidages linéaires C-Lube L pour utilisation en environnement spécial sont disponibles en série. Les utilisations dans les environnements spéciaux de plus en plus variées sont soutenues par les spécifications haute vitesse / bas niveau sonore en combinant les céramiques de nitrure de silicium et les spécifications de faible production de poussière.

0.00

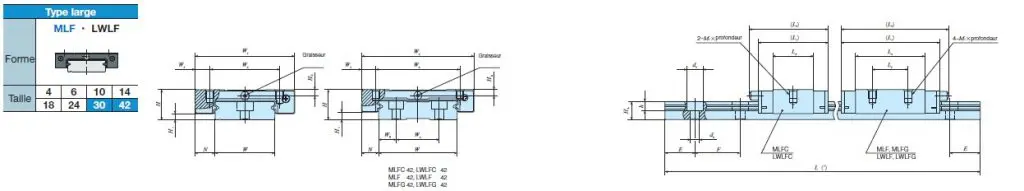

Dimensions

Modèles

TypeInterchangeableMasse en gr.Dimensionsdu montage en mmDimensions du patin en mmDimensions du rail en mmVis Charge dynamique CCharge statique C0Moment satique nominal
MLFLWLFPatinRail par 100mmHH1NW2W3W4L1L2L3L4M1xprofondeurH3WH4W5W6d3d4hEFTaille x lNNT0TxTy
MLFC30MLFC30–BO701981531050357.535.520.540M4 x 4,53.13094.584.52040M4x123890454069.115,4-10713-89,9
MLF30LWLF30–BO11249.51834.8545970844012848,7-25640,8-215
LWLF30–BCSO112
MLFG30LWLFG30–BO17068.53553.873781012300187100-50884,3-426
MLFC42O95294164960457.541.525.746M4 x 4,53.24210239.54.584.52040M4x125440681014430,8-18025,8-151
LWLFC42–BO955030605012824,8-16420,8-137
MLF42LWLF42–BO140552039.4607050984020961,3-33351,4-280
LWLF42-BCSO140
MLFG42O20074.53558.779952015100321140-674117-565
LWLFG42–BO204920014400305126-644106-541
Connectique

Face avant
Led “prêt” : carte sous tension
Led “Fin de course + ”
Led “Fin de course – ”

Face arrière
Interface TPP4/8 Utilisateur sur prise Sub-D 25 broches mâle



1 Codeur A
2 Codeur B
3 Index
4 Alim codeur
5 Blindage codeur
6 Retour Fin de Courses
+ Origine (0 Volt)

7 Origine (NPN N.F.)
8 N.C.
9 Boost
10 Inhibition
11 Sens
12 Impulsions
13 24 Volts
14 Codeur A En cas
d’option codeur
sur le moteur
15 Codeur B
16 Index
17 0V codeur
18 Fin de course + (N.F.)
19 Fin de course – (N.F.)
20 N.C.
21 Retour Boost
22 Retour Inhibition
23 Retour Sens
24 Retour Impulsions
25 0 Volt



Interface moteur sur prise ECTA 19 broches femelle



ECTA19 TPP 4 8



M Phase moteur A1
A Phase moteur A2
B Phase moteur B1
C Phase moteur B2
L Terre
D Fin de course moins
R Fin de course plus
V Retour fin de course
U 0V codeur
J Origine
K Alim codeur (+5 Volts) + origine En cas
d’option codeur
sur le moteur
E Codeur A
S Codeur B
T Index
F Codeur A complémenté
G Codeur B complémenté
H Index complémenté



Caractériques

Les TRL sont recommandées pour des déplacements avec de grandes accélérations car la masse et l’inertie sont plus légères.

Les tables sont fournies avec des trous de fixation et des trous taraudés.

Modèles
