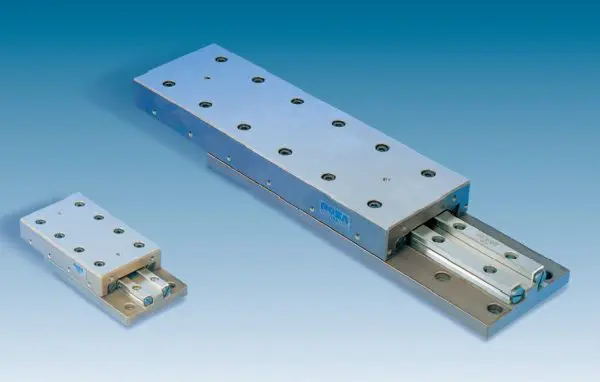

Caractéristiques
Les courses vont de 10 à 950 mm avec des capacités de charge de 250 à 48100 N.
La base comporte des trous standardisés pour le montage. Le client peut repercer et tarauder la partie supérieure après le démontage de la table. Dans le cas où la table ne peut pas être démontée, les trous ne doivent pas être débouchant et il faut protéger la table pour éviter la pénétration de particules.
Sur les tables TR9, on peut utiliser des rails RM/RV pour augmenter la capacité de charge.
Dimensions
Modèles
Tables TR1 à TR2 face supérieure
Tables TR1 à TR2 face inférieure
Tables TR3 à TR9 face supérieure
Tables TR3 à TR9 face inférieure
Tables TR1 à TR2 face supérieure
| Type | Course H | L | L1 | Ø Rouleaux | h | h1 | l | l3 | m | s | t | x | y | z |
| TR1 25 | 10 | 25 | 1×10 | 1.5 | 5.5 | 9 | 7.5 | 2.5 | 6 | 4 | 7 | 3.8 | 8.5 | 5 |
| TR1 35 | 18 | 35 | 2×10 | 4.5 | ||||||||||
| TR1 45 | 25 | 45 | 3×10 | 6 | ||||||||||
| TR1 55 | 32 | 55 | 4×10 | 7.5 | ||||||||||
| TR1 65 | 40 | 65 | 5×10 | 8.5 | ||||||||||
| TR1 75 | 45 | 75 | 6×10 | 11 | ||||||||||
| TR1 85 | 50 | 85 | 7×10 | 13.5 | ||||||||||
| TR1 95 | 55 | 95 | 8×10 | 16 | ||||||||||
| TR1 105 | 60 | 100 | 9×10 | 18.5 | ||||||||||
| TR2 35 | 18 | 35 | 1×15 | 2 | 6.5 | 11 | 10 | 3 | 6 | 6 | 7.8 | 4.8 | 12 | 6 |
| TR2 50 | 30 | 50 | 2×15 | 4.5 | ||||||||||
| TR2 65 | 40 | 65 | 3×15 | 7 | ||||||||||
| TR2 80 | 50 | 80 | 4×15 | 9.5 | ||||||||||
| TR2 95 | 60 | 95 | 5×15 | 12 | ||||||||||
| TR2 110 | 70 | 110 | 6×15 | 14.5 | ||||||||||
| TR2 125 | 80 | 125 | 7×15 | 17 | ||||||||||
| TR2 140 | 90 | 140 | 8×15 | 19.5 | ||||||||||
| TR2 155 | 100 | 155 | 9×15 | 22 |
Tables TR1 à TR2 face inférieure
| Type | a | b1 | fig. | e | h | d | d1 |
| TR1 25 | 3.5 | 10 | 1 | 22 | 2.5 | 4.1 | 2.5 |
| TR1 35 | 1 | ||||||
| TR1 45 | 1 | ||||||
| TR1 55 | 2 | ||||||
| TR1 65 | 2 | ||||||
| TR1 75 | 2 | ||||||
| TR1 85 | 2 | ||||||
| TR1 95 | 2 | ||||||
| TR1 105 | 2 | ||||||
| TR2 35 | 5 | 15 | 1 | 30 | 3.5 | 6 | 3.5 |
| TR2 50 | 1 | ||||||
| TR2 65 | 1 | ||||||
| TR2 80 | 2 | ||||||
| TR2 95 | 2 | ||||||
| TR2 110 | 2 | ||||||
| TR2 125 | 2 | ||||||
| TR2 140 | 2 | ||||||
| TR2 155 | 2 |
Tables TR3 à TR9 face supérieure
| Type | Course H | L | L1 | Ø Rouleaux | h | h1 | l | l3 | m | s | t | x | y | z |
| TR3 55 | 30 | 55 | 1×25 | 3 | 9 | 15 | 15 | 5.5 | 7 | 8 | 10.5 | 7 | 18 | 10 |
| TR3 80 | 45 | 80 | 2×25 | 10.5 | ||||||||||
| TR3 105 | 60 | 105 | 3×25 | 15.5 | ||||||||||
| TR3 130 | 75 | 130 | 4×25 | 20.5 | ||||||||||
| TR3 155 | 90 | 155 | 5×25 | 25.5 | ||||||||||
| TR3 180 | 105 | 180 | 6×25 | 30.5 | ||||||||||
| TR3 205 | 130 | 205 | 7×25 | 30.5 | ||||||||||
| TR6 110 | 60 | 110 | 1×50 | 6 | 13 | 22 | 30 | 16.5 | 8 | 15 | 16 | 12 | 31 | 14 |
| TR6 160 | 95 | 160 | 2×50 | 24 | ||||||||||
| TR6 210 | 130 | 210 | 3×50 | 31.5 | ||||||||||
| TR6 260 | 165 | 260 | 4×50 | 39 | ||||||||||
| TR6 310 | 200 | 310 | 5×50 | 46.5 | ||||||||||
| TR6 360 | 235 | 360 | 6×50 | 54 | ||||||||||
| TR6 410 | 265 | 410 | 7×50 | 64 | ||||||||||
| TR9 210 | 130 | 210 | 1×100 | 7 | 16 | 29 | 55 | 27 | 10 | 22 | 21 | 14.5 | 44 | 28 |
| TR9 310 | 180 | 310 | 2×100 | 52 | ||||||||||
| TR9 410 | 350 | 410 | 3×100 | 17 | ||||||||||
| TR9 510 | 450 | 510 | 4×100 | 17 | ||||||||||
| TR9 610 | 550 | 610 | 5×100 | 17 | ||||||||||
| TR9 710 | 650 | 710 | 6×100 | 17 | ||||||||||
| TR9 810 | 750 | 810 | 7×100 | 17 | ||||||||||
| TR9 910 | 850 | 910 | 8×100 | 17 | ||||||||||
| TR9 1010 | 950 | 1010 | 9×100 | 17 |
Tables TR3 à TR9 face inférieure
| Type | a | b1 | fig. | e | h | d | d1 |
| TR3 55 | 10 | 25 | 1 | 40 | 5 | 7.5 | 4.5 |
| TR3 80 | 1 | ||||||
| TR3 105 | 1 | ||||||
| TR3 130 | 1 | ||||||
| TR3 155 | 3 | ||||||
| TR3 180 | 3 | ||||||
| TR3 205 | 4 | ||||||
| TR6 110 | 10 | 50 | 1 | 60 | 7 | 11 | 7 |
| TR6 160 | 1 | ||||||
| TR6 210 | 3 | ||||||
| TR6 260 | 3 | ||||||
| TR6 310 | 3 | ||||||
| TR6 360 | 4 | ||||||
| TR6 410 | 4 | ||||||
| TR9 210 | 55 | 100 | 1 | 90 | 9 | 14 | 9 |
| TR9 310 | 1 | ||||||
| TR9 410 | 3 | ||||||
| TR9 510 | 3 | ||||||
| TR9 610 | 4 | ||||||
| TR9 710 | 4 | ||||||
| TR9 810 | 5 | ||||||
| TR9 910 | 5 | ||||||
| TR9 1010 | 6 |
Connectique
Face avant
Led “prêt” : carte sous tension
Led “Fin de course + ”
Led “Fin de course – ”
Face arrière
Interface TPP4/8 Utilisateur sur prise Sub-D 25 broches mâle
Interface moteur sur prise ECTA 19 broches femelle
Caractériques
Les courses vont de 10 à 950 mm avec des capacités de charge de 250 à 48100 N.
La base comporte des trous standardisés pour le montage. Le client peut repercer et tarauder la partie supérieure après le démontage de la table. Dans le cas où la table ne peut pas être démontée, les trous ne doivent pas être débouchant et il faut protéger la table pour éviter la pénétration de particules.
Sur les tables TR9, on peut utiliser des rails RM/RV pour augmenter la capacité de charge.
Modèles
{tab title=”Tables TR1 à TR2 face supérieure” class=”red solid”}
{tab title=”Tables TR1 à TR2 face inférieure” class=”red solid”}
{tab title=”Tables TR3 à TR9 face supérieure” class=”red solid”}
{tab title=”Tables TR3 à TR9 face inférieure” class=”red solid”}
{/tabs}
| 1 | → | Codeur A | |
| 2 | → | Codeur B | |
| 3 | → | Index | |
| 4 | ← | Alim codeur | |
| 5 | — | Blindage codeur | |
| 6 | → | Retour Fin de Courses + Origine (0 Volt) | |
| 7 | → | Origine (NPN N.F.) | |
| 8 | — | N.C. | |
| 9 | ← | Boost | |
| 10 | ← | Inhibition | |
| 11 | ← | Sens | |
| 12 | ← | Impulsions | |
| 13 | → | 24 Volts | |
| 14 | → | Codeur A | En cas d’option codeur sur le moteur |
| 15 | → | Codeur B | |
| 16 | → | Index | |
| 17 | ← | 0V codeur | |
| 18 | → | Fin de course + (N.F.) | |
| 19 | → | Fin de course – (N.F.) | |
| 20 | — | N.C. | |
| 21 | ← | Retour Boost | |
| 22 | ← | Retour Inhibition | |
| 23 | ← | Retour Sens | |
| 24 | ← | Retour Impulsions | |
| 25 | → | 0 Volt |
| M | → | Phase moteur A1 | |
| A | → | Phase moteur A2 | |
| B | → | Phase moteur B1 | |
| C | → | Phase moteur B2 | |
| L | → | Terre | |
| D | ← | Fin de course moins | |
| R | ← | Fin de course plus | |
| V | ← | Retour fin de course | |
| U | → | 0V codeur | |
| J | ← | Origine | |
| K | → | Alim codeur (+5 Volts) + origine | En cas d’option codeur sur le moteur |
| E | ← | Codeur A | |
| S | ← | Codeur B | |
| T | ← | Index | |
| F | ← | Codeur A complémenté | |
| G | ← | Codeur B complémenté | |
| H | ← | Index complémenté |
